8-bit Mixtape

Ikhtisar

8-bit Mixtape adalah sebuah synthesizer kecil kompatibel yang diciptakan oleh Marc Dusseiller, Budi Prakosa dan Andreas Siagian. 8-bit Mixtape menggunakan bahasa pemrograman Processing yang dikembangkan berdasarkan Babygnusbuino dari Anyma dan "Simfoni algoritma berdasarkan 1 baris pemrograman" oleh Viznut. 8-bit Mixtape kemudian dikembangkan dengan sumber terbuka.

Komponen

2 potentiometer 10K lin
2 tacticle button
1 mini audio socket 3.5mm
1 LED 3mm / 5mm / SMD
2 CR2032 Baterai
2 Clip Baterai
1 switch on/off
2 knobs

PCB

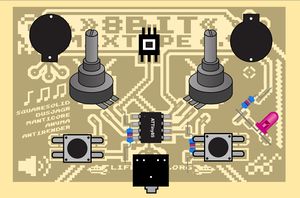

Berikut desain PCB (Printed Circuit Board) 8-bit Mixtape:

PCB 8-bit Mixtape desain oleh Andreas Siagian
PCB 8-bit Mixtape desain oleh Adhari Donora
PCB 8-bit Mixtape stereo socket desain oleh Adhari Donora

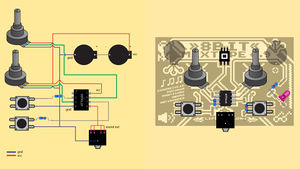

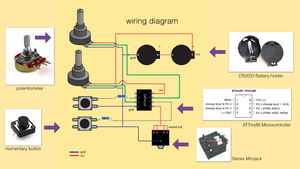

Diagram

Berikut diagram pembuatan 8-bit Mixtape:

Jenis

Berdasarkan bentuk dan teknik pembuatannya, 8-bit Mixtape dibagi menjadi 2 kategori yaitu:

8-bit Mixtape PCB

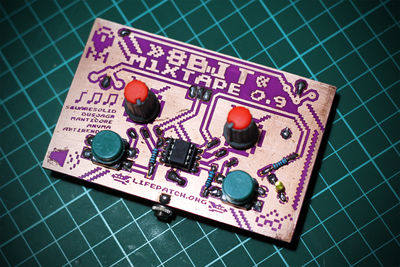

8-bit Mixtape Ungu sekarang dimiliki oleh Dong Yi Wu

8-bit Mixtape ini dikembangkan dengan tujuan membuat sebuah kit untuk keperluan pendidikan baik dirakit sendiri maupun melalui aktivitas lokakarya. 8-bit Mixtape ini cukup mudah untuk dirangkai sendiri. Fitur yang terdapat dalam 8-bit Mixtape ini adalah:

2 potensio untuk mengkontrol variabel
2 tombol pengganti jenis algoritma
switch on/off
1 LED power indicator
1 Attiny85 yang sudah diprogram dengan 8 algoritma 1-line C music
1 PCB 8-bit Mixtape
3.5mm audio mono jack output
2 socket baterai jam untuk ukuran CR2032 (baterai tidak termasuk dalam kit)

8-bit Mixtape Cassette

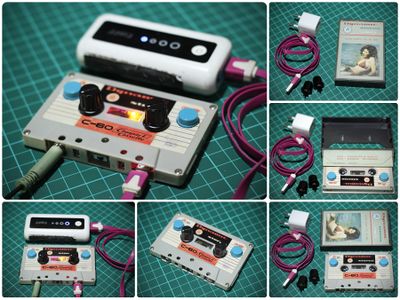

8-bit Mixtape Classic dimiliki oleh Andreas Siagian

8-bit Mixtape ini dikembangkan berdasarkan ide awal dari proyek pengembangannya. 8-bit Mixtape ini mencoba menampilkan sebuah synthesizer ukuran saku (pocket synthesizer) yang sederhana yang dapat memainkan 1-line C musik secara bebas. Ide pengembangannya adalah memaksimalkan chip mikrokontroller Attiny85. Fitur yang terdapat dalam 8-bit Mixtape ini adalah:

2 potensio untuk mengkontrol variabel
2 tombol pengganti jenis algoritma
switch on/off
1 LED power indicator
1 Attiny85 yang sudah diprogram dengan 8 algoritma 1-line C music
1 PCB 8-bit Mixtape
3.5mm audio mono jack output
1 kontrol volume
1 LED signal indicator
1 Li on rechargeable battery
1 Li on recharge modul dengan koneksi micro USB
1 kaset bekas
1 charger USB
1 kabel USB to micro USB

Dokumentasi Foto Pengembangan 8-bit Mixtape

8-bit Mixtape v 0.1 dimiliki oleh Marc Dusseiller
8-bit Mixtape v 0.2 dimiliki oleh Marc Dusseiller
8-bit Mixtape v 0.3 dimiliki oleh Marc Dusseiller
8-bit Mixtape v0.4, sekarang dimiliki oleh Dale Gorfinkel
8-bit Mixtape v 0.5 dimiliki oleh Marc Dusseiller
8-bit Mixtape v 0.6 dimiliki oleh Andreas Siagian
8-bit Mixtape v 0.7 - hitam, dimiliki oleh Andreas Siagian
8-bit Mixtape v 0.8 sekarang dimiliki oleh Cindy Lin
8-bit Mixtape v 0.9 sedang dirangkai

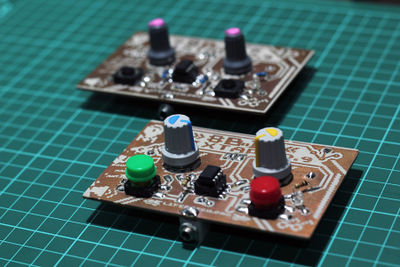

8-bit Mixtape v. 0.9 dengan tombol berwarna
8-bit Mixtape v 0.9 kit workshop yang telah dirangkai
8-bit Mixtape next level dimiliki oleh Cristoph Stahl
8-bit Mixtape Next Level Biru oleh dimiliki Urs Gaudenz
8-bit Mixtape dalam cartridge nintendo dimiliki oleh John Yingling
8-bit Mixtape Pro - Prototype oleh Marc Dusseiller
8-bit Mixtape Pro - HackteriaLab 2014 - Yogyakarta milik Oo Uncletwis
Analog Mixtape Filter prototype milik Andreas Siagian
8-bit Mixtape Love milik Corazon de Robota
8-bit Glitchtape milik Andreas Siagian

Dokumentasi Foto 8-bit Mixtape yang telah diproduksi

8-bit Mixtape 0.4 - purple milik Gary Stewart
8-bit Mixtape 0.7 - milik Gisle Froysland
8-bit Mixtape Classic milik Andreas Siagian
8-bit Mixtape Classic milik Cristoph Stahl
8-bit Mixtape Classic milik Bossbattle
8-bit Mixtape Classic milik Cindy Lin

Dokumentasi Video 8-bit Mixtape

8-step Mixtape

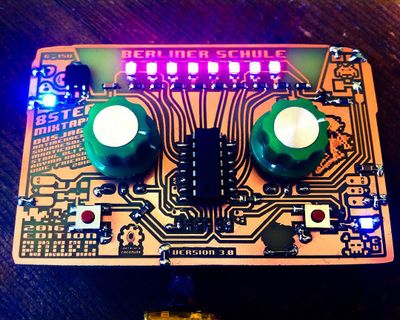

8-step Mixtape - Berliner Schule edisi 3.0 dimiliki oleh Andreas Siagian

8-step Mixtape adalah varian pertama dari 8-bit Mixtape. Varian ini dikembangkan melalui inisiatif dari Marc Dusseiller untuk menggunakan chip Attiny84. 8-step Mixtape sendiri adalah sebuah sequencer 8 langkah yang dapat digunakan untuk mengkontrol synthesizer lainnya melalui komunikasi CV (Control Voltage). 8-step Mixtape sering juga disebut Berliner Schule, sebuah nama yang diberikan oleh Marc Duseeiller untuk varian ini.

Skematik

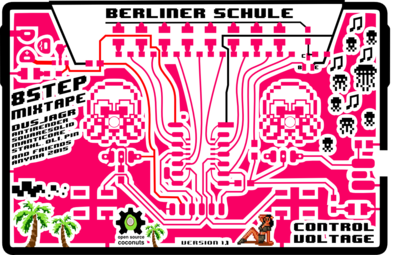

Desain PCB

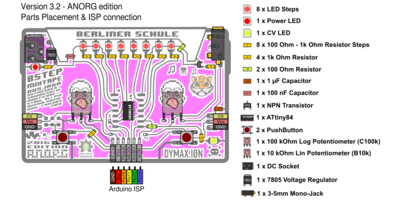

Layout Board

Sumber

Sumber 8-bit Mixtape dapat dilihat di Github:

Workshop

Berikut dokumentasi beberapa workshop 8-bit Mixtape yang pernah dilakukan:

8-bit Mixtape 0.9 workshop di WSK, The Festival of the Recently Possible, Filipina

Sebuah workshop elektronik yang mengajarkan para peserta mengenai dasar-dasar elektronik dengan membangun synthesizer 8 bit mixtape mereka sendiri. Workshop ini menggunakan modul Mikrokontroler sederhana yang dikembangkan oleh Anyma. Workshop ini diberikan oleh Budi Prakosa dan Adhari Donora dan diselenggarakan melalui kerjasama dengan WSKfestival2014, Manilla, Filipina.

8-bit Mixtape Workshop di A Public Living Room, 17 Januari 2016, Singapura

Workshop ini diselenggarakan dalam partisipasi Budi Prakosa dan Andreas Siagian dalam pameran A Public Living Room di People's Park Complex, Singapura. Berikut dokumentasi foto terpilih dari workshop ini:
