Micronoise

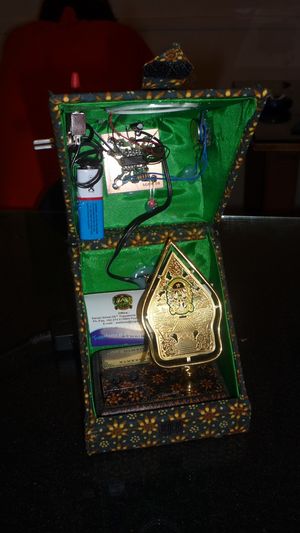

Micronoise hasil workshop oleh SGMK pada tahun 2009

Deskripsi Modul

Micronoise adalah sebuah modul workshop elektronik swakriya yang dikembangkan oleh SGMK, Swiss. Modul ini menggunakan oscillator NAND gate dari logic IC 4093 untuk menghasilkan gelombang kotak (square wave). IC logic 4093 sendiri merupakan chip yang sangat mudah didapat di toko elektronik terdekat dengan harga relatif murah dan terjangkau. Micronoise merupakan modul yang menjadi inspirasi dalam pengembangan modul Squaresynth oleh Lifepatch.

Skematik

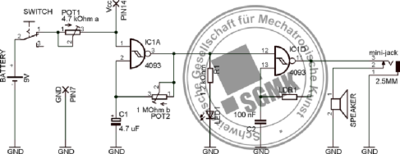

Berikut skematik Micronoise:

Breadboard

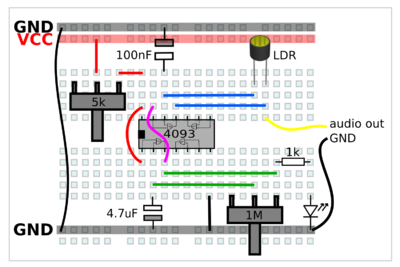

Micronoise untuk aplikasi menggunakan breadboard:

Modul

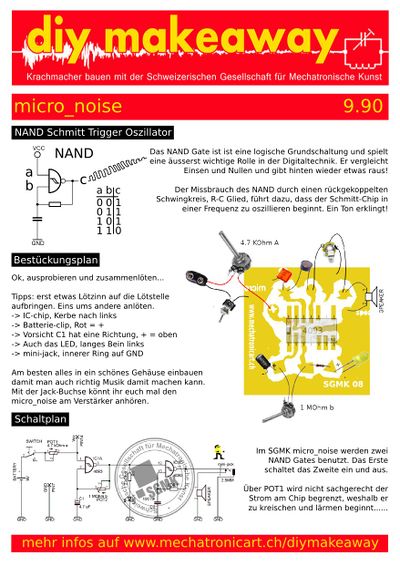

Modul workshop untuk Micronoise dalam bahasa Inggris dapat diunduh dibawah ini:

Micronoise - Jubilee

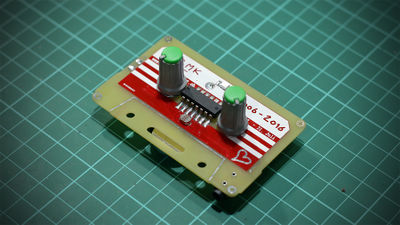

Micronoise - Jubilee adalah sebuah modul kit edisi spesial perayaan 10 tahun Swiss Mechatronic Art Society.

Deskripsi

Micronoise - Jubilee adalah sebuah modul kit edisi spesial perayaan 10 tahun Swiss Mechatronic Art Society (SGMK). Modul kit workshop ini merupakan sebuah pengembangan dari modul kit Micronoise yang dikembangkan oleh SGMK dalam aktivitasnya menyelenggarakan workshop elektronik di berbagai tempat. Pada edisi ini, Micronoise - Jubilee didistribusikan sebagai tanda masuk festival perayaan 10 tahun SGMK. 12 buah modul kit dikirimkan kepada Lifepatch di Indonesia untuk menyelenggarakan workshop terkait dengan perayaan tersebut. Desain dari Micronoise - Jubilee terinspirasi dari modul 8-bit Mixtape.
